用樂高積木修理好蘋果iBook G4
用樂高積木修理好蘋果iBook G4
文∕趙英傑
2005年八月的某個晚上，用了約一年八個月的iBook螢幕忽然出現垂直的彩色條紋，而且螢幕上的色彩變得越來越淡，我起初以為是單純的當機，因為重新開機之後就沒事了。但是隔天早上再開機時，又發生同樣的情況，而且頻率越來越頻繁…應該是iBook的硬體故障了
幸好iBook還挺合作的，讓我把資料全都備份燒錄之後才進入幾乎完全無法開機的情況。
iBook有附帶一張檢測硬體的光碟（Apple Hardware Test），我曾使用它檢查硬體，不過它回報硬體沒有故障。
當初購買iBook時並沒有買AppleCare延長到三年保固（只有一年保固），因為當時我也認同店員的說法，這東西連續使用一年期間若沒發生毛病，故障機率就很低了。後來我跟近二十年的Mac圈朋友，像Richard（Forthy，曾在台大附近的知名Mac專賣店擔任店長）和Anti-MS（反微軟），聊到這件事，他們都很訝異我竟然沒有替Mac買保險～
我把iBook送到台中某個蘋果專賣店修理，店員說，送修電腦都要收檢測費用840元。後來，那個店員打電話來說，他按了四、五次電源開關，電腦都沒有反應，應該是主機板故障，必須要換一個新的主機板。不過，他也建議不要修了，因為一張主機板要價台幣14,000到16,000元之間，不划算。
自己動手修理iBook
更換主機板的價錢幾乎可以買一台同等級的二手iBook了，因此當時並沒有請店家處理。小小地埋怨一下，我覺得收檢測費用是應該的，只是，按了五次電源開關就收840元，這種草率的檢測行為，實在有點誇張
這開始了失誤連連的自行維修iBook的過程。
我在美國的MacWorld雜誌的討論區，看到有老外的iBook G4和我的故障情況相同，還有一個老外發起一封要求蘋果電腦針對這個問題延長硬體保固的連署書，我看到該訊息時，已經有七百多人連署（現在則是2883人），不過蘋果似乎並沒有回應。
那一封連署書指出，介於2003年10月到2004年4月之間生產的部分12" 800Mhz、14" 933 Mhz以及14" 1Ghz的iBook G4機種，似乎都出現過類似的瑕疵。
後來在另一個Applefritter論壇上，有個老外提到，問題的根源在於GPU（繪圖運算晶片）的某些接點銲接不良（冷銲），只要在GPU上施加壓力，例如，找一張1mm到1.5mm厚度的小塑膠板、木片或是一小疊名片，塞在GPU和底部外殼內層之間，就能解決這個問題。
我照做了，但是問題依舊

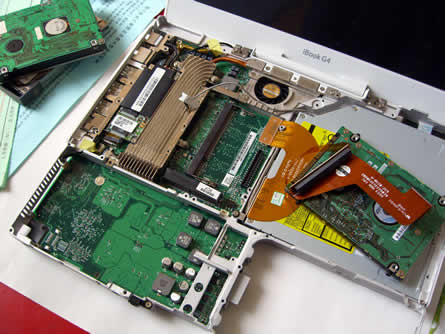

自己嘗試維修之後，才了解到那個維修人員草率處理的可能原因：iBook很難拆！除了少數的螺絲釘之外，整個底部幾乎是用卡榫接合的，尤其是光碟機附近，拆卸的過程很擔心自己會把外殼折壞。iFixIt網站有完整的逐步拆機說明。這個網站則有詳細的圖文解說，拆換iBook G4硬碟的過程。

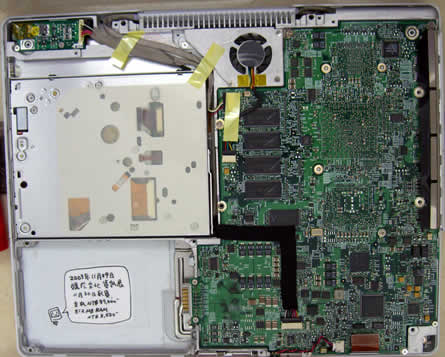

底下主機板的背部照片：
既然施加壓力的方法無效，我想只好去買一張主機板。我在美國eBay上看到幾個賣家有出售iBook G4的主機板，其中包括專業的維修公司，雖然大部分的賣家都標示僅限美國地區交易，但是交涉之後，他們大多願意寄送到海外。
不過，低價起標的主機板，最後成交的價格都超過我的預算，而且12吋主機板的價格大都比起14吋的要貴100美金左右。有一次競標的過程很慘，我先詢問了位於英國牛津的賣家並談好了國際運費，然後參與競標，由於結標時間是台灣的凌晨三點半左右，我還特別在三點鐘起床，睡前看了當時的競標價格是50多元英鎊，起床後變成120元，最後一分鐘之內飆漲到150，我預設最高價格170，最後的成交價格是195英鎊。唉～害我這麼早起。
事後冷靜想想，還好當時沒有標下那個主機板，因為加上運費之後，其實跟在國內換新主機板的價格差不多，而且個人販賣的主機板無法提供保固。

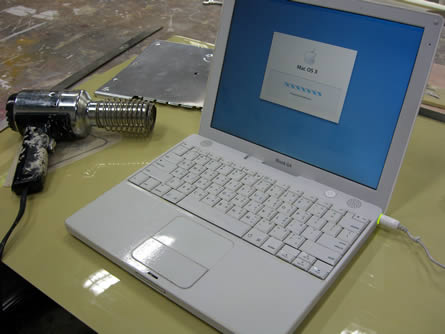

後來，在eBay上看到一個位於台北的賣家在出售一些iBook主機板，和他聯繫之後，他很好心地告訴我，以前IBM的某一款ThinkPad筆記型電腦也發生過類似的情況，只要拿熱風槍吹一吹GPU，就能修好了。
我照做之後，iBook主機板好像沒問題了，趕緊使用Mac OS X光碟重新安裝系統，結果發現…內建的30GB硬碟也故障了… 我替它換上舊有的10GB硬碟後，iBook又無法開機了…

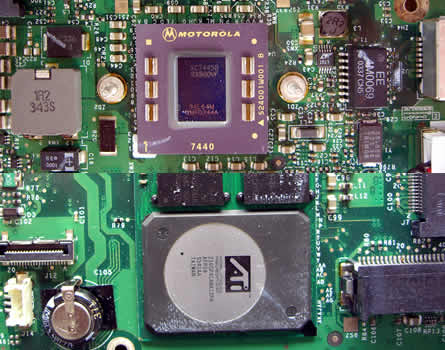

我猜想，也許是應該用熱風槍吹GPU的正面，而不是背面的銲接點，所以把整個主機板拆下來。底下是ATI Radeon 9200繪圖晶片（台灣代工的）和PowerPC G4本尊的玉照：
經過這些折騰之後，iBook還是沒有修好，只好接受自己不可能修好iBook的事實。
用樂高積木就能修好iBook G4！
隔了一年多，因為PSP的光碟機故障，在找尋零件的過程中，順便搜尋維修iBook的資料，沒想到會在這個網站發現一個驚人的事實：在主機板上施加壓力，確實可以修好iBook的「開機後風扇開始吵雜地運轉、螢幕全黑，沒有畫面」問題，只是施力點不在GPU身上，而是一個小IC！

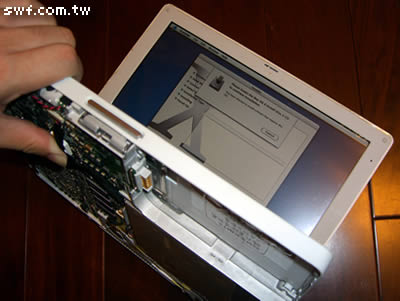

我先試著用一小塊薄的樂高積木壓在那個IC上：

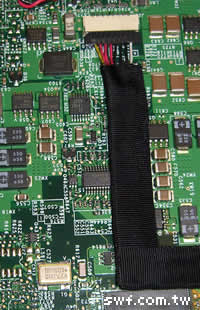

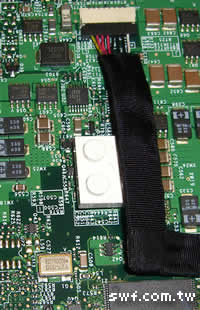

測試了三次，都能順利開機，風扇和螢幕都很正常！那個網站的作者使用一個塑膠止滑墊，墊在IC上面，他提到，墊得越高越好，不過當然不能高到讓主機板壓力過大破損。底下安裝積木前後的對照：
測試成功後，用雙面膠把積木固定在IC上，並裝上底部的背蓋。連續運作好幾個小時都沒有發生問題，這篇文章就是在這台iBook上完成的。
只不過，似乎只要這個積木的一半高度，就能解決問題，現在的iBook底部會壟起一小塊，但還不至於影響操作。唯一的缺點是這個10GB硬碟的噪音實在太大了，在夜深人靜時使用，好像坐在戰鬥機裡面
此外，我還看到一個老外，用蠟燭修好iBook G3的繪圖晶片，真是太厲害了，底下是在GPU上面放蠟燭維修的影片：
