2009/05/10

超簡單！JBL Creature II揚聲器的電源供應器維修記

作者： cubie 於「硬體與DIY 」

超簡單！JBL Creature II揚聲器的電源供應器維修記
文∕趙英傑

某天，打開JBL Creature II揚聲器電源，它沒反應…既沒有聲音輸出，左右揚聲器底下的 LED也沒亮。

皮卡丘，使出十萬伏特！

一開始覺得有點苦惱，先用三用電表測量電源供應器的輸出後，發現沒有電壓。既然是電源部分故障，應該比起本體故障更容易解決，大不了找個替代品。JBL Creature II的電源供應器十分碩大，體積大約是一般PC筆電的電源供應器的兩倍，長期使用下的溫度也遠高於其他電源供應器。

總之先把它拆開來看看。

這電源供應器沒有螺絲，我只知道一種拆解的方法：用一字起子加上榔頭，往外殼的角落施力將它撬開。

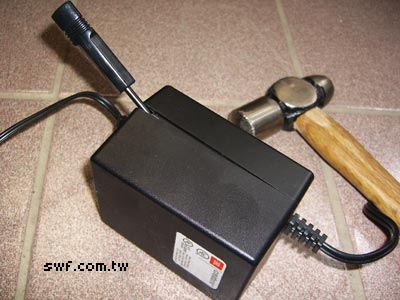

用鐵鎚撬開變壓器

真教人出乎意料，這電源供應器裡面只有一個巨大的變壓器和一個250v 5A的保險絲（保險絲上面有清楚地標示規格）！！

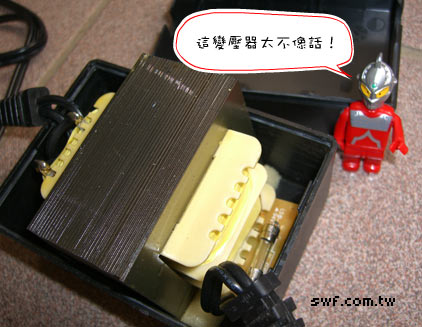

巨大的變壓器，太不像話！

保險絲燒斷了，換一個新的就好了！不過，這不是一般的保險絲座，兩端卡得很緊，我先用烙鐵將它銲下之後才順利更換完成。

JBL揚聲器的保險絲燒斷了

雖然只是一個小零件，沒想到購買過程遇到一點小波折。我家附近有六家五金行，其中三家沒有零售保險絲，要買一整盒，有一家只賣車用的保險絲；另外三家有零售，可是，那些保險絲只有標示安陪數，沒有標示電壓。只有一家店老闆跟我確認他賣的是110v用的（註：一個新台幣3元），其他的店員都搞不清楚它們的確切規格…唉呀…這製造商為何不在出貨時標示清楚呢？

' 超簡單！JBL Creature II揚聲器的電源供應器維修記 ' 有 8 則迴響

使用 RSS 訂閱迴響，或者 TrackBack 至 ' 超簡單！JBL Creature II揚聲器的電源供應器維修記 '。

魚說：

請問可以幫我個忙嗎??
我家也有一組JBL Creature II
可是不見了，不知道收到那裡去了
我想自已去買一個變壓器
可是都查不到它的輸入輸出等等相關的規格
可以幫我看看說明書或是變壓器上有沒有相關的說明嗎????

2009/08/23 @ 2:39 pm
cubie 說：

它的電源供應器裡面只有一個變壓器和保險絲，沒有其他零件。
變壓器的輸出規格是 18VAC, 3.5A。
電子材料行應該買得到。

good luck!
jeffrey

2009/08/23 @ 9:42 pm
魚說：

我到電子材料行找不到ㄝ~~
18V AV 的只有1A的~~~~沒有3.5A那麼大的
有筆記型電腦的變壓器，是18.5V 3.5A的，不過那個是DC的，可以用嗎??
您確定JBL Creature II 的變壓器是AC的嗎??

2009/08/29 @ 1:48 pm
cubie 說：

我確定是AC的，變壓器輸出的電源，除非經過整流，一定是交流電。

如果你在台北，可以到光華商場、光華陸橋附近的電子材料行問問（附近有個地下室的商場，我忘了名字，就在新生南路和八德路的交界處）。

2009/08/29 @ 2:24 pm
魚說：

謝謝，我有找到別人的分享文，上面有變壓器的貼紙規格，的確是寫18V AC的……..
不過，我有一個多出來的筆電的變壓器，是HP的，是18.5v DC 3.5A的，接頭有換掉，可以插的進JBL Creature II ，不過，要插來試的時候，我發現一個是DC一個是AC，就不敢插進去了
請問插進去開電源，會有什麼後果??……還是其實也是可以用呢?

2009/08/29 @ 3:29 pm
cubie 說：

JBL本體裡面的電源電路主要是做整流用的吧，我猜想輸入直流電應該不會有影響。

good luck!
jeffrey

2009/08/29 @ 5:38 pm
魚說：

謝謝你的幫忙~~
我今天中午把電源接上去了~~
果然可以用~~你猜對了~~

2009/08/31 @ 12:17 am
cubie 說：

真是好消息，感謝告知！！

2009/08/31 @ 12:22 am
